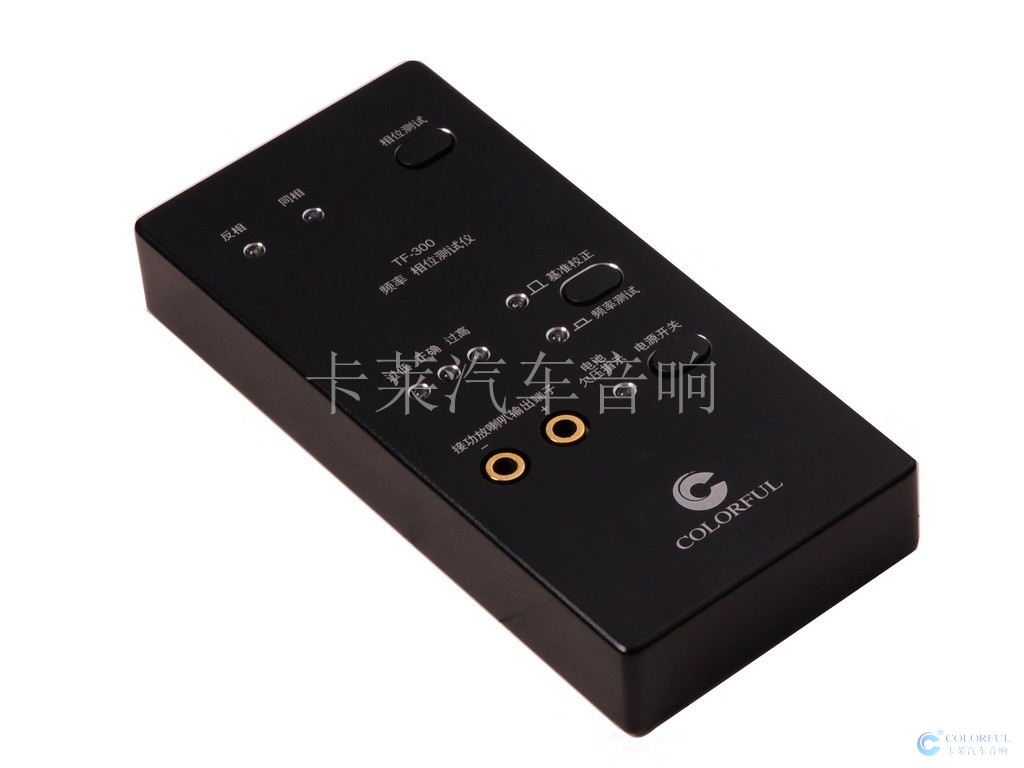

TF-300 頻率.相位測試儀
- 品牌：???
- 型號：???TF-300 頻率.相位測試儀
TF-300 頻率.相位測試儀使用說明
一 基準校正
注:本儀器表筆連接到功放任一聲道喇叭輸出端即可.

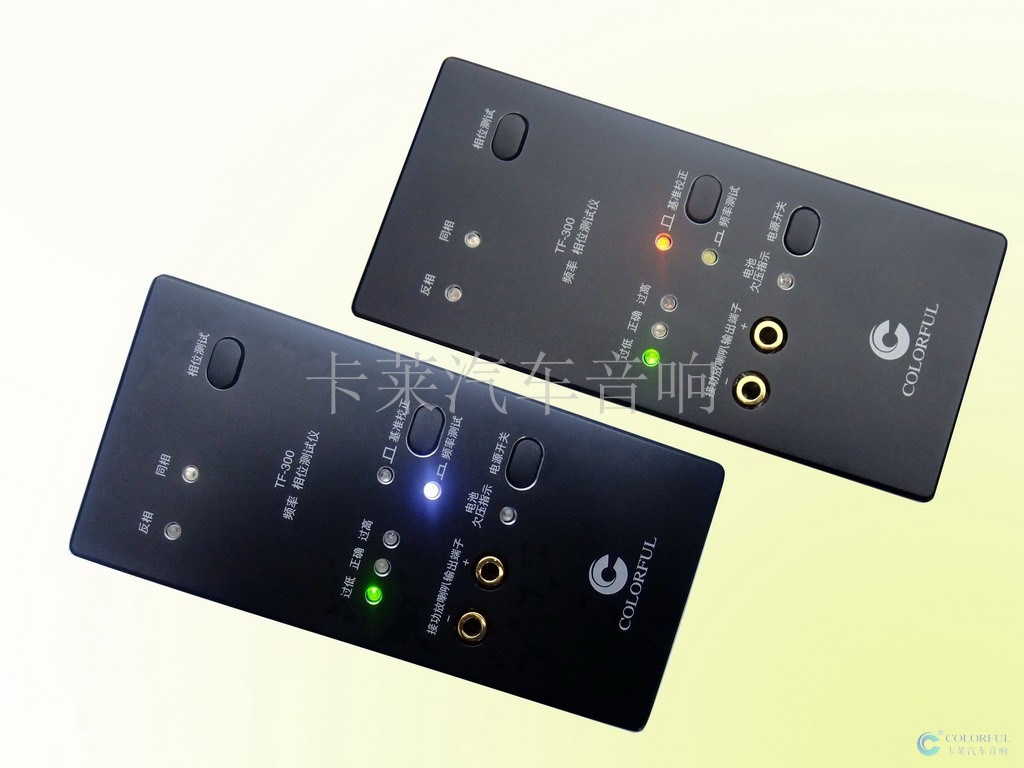

1 測試儀調節致 ”基準校正(彈起)”狀態.(橙色指示燈點亮)

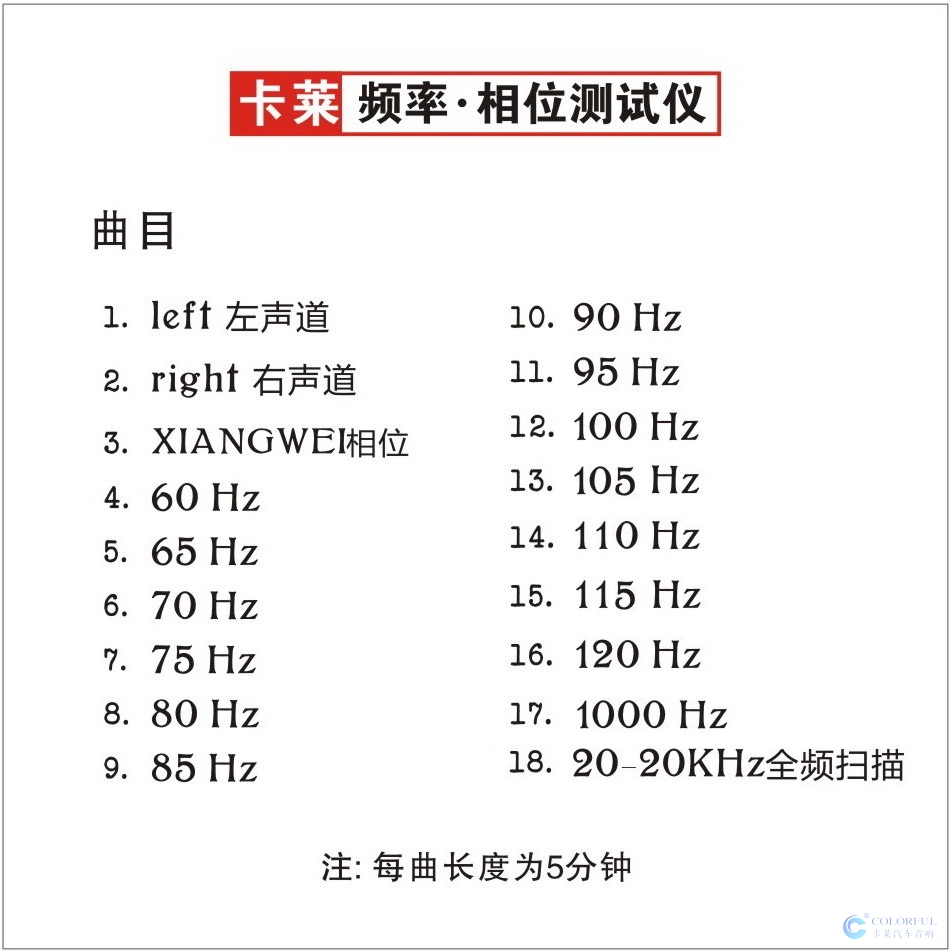

2 對照碟片曲目,播放待測頻率,例如:8首,為80HZ
3 主機各項設置恢復到初始狀態,音量調節致50~70%,原則為輸出聲音不失真!
4 功放設置在“直通(FLAT)”狀態, 調節功放電平(LEVEL),藍燈亮,則基準校正正確. (如無法調節致藍色燈亮,請把主機音量調小再試)
二 頻率測試
1 測試儀調節致“頻率測試 (按下)”狀態.(白色指示燈點亮)
2 如需測試高通頻率,則功放設置為“高通(HIGH PASS)” ,調節高通旋鈕, 藍燈亮,則此處為待測頻率.
3 如需測試低通頻率,則功放設置為”低通(LOW PASS)”,調節低通旋鈕, 藍燈亮,則此處為待測頻率.
附: 如遇到沒有”直通(FLAT)”模式的功放,在基準校正時特別注意!
如只有”低通(LOW PASS)”調節的功放,必須先把”低通”調致最大頻率,然后再調節功放電平(LEVEL),才能保證基準測試有效! 例如某功放只有低通,調節范圍為:30~300HZ,應該先把頻率調節致300HZ. 方能保證測試結果有效!
如只有“高通(HIGH PASS)” ,則先把高通頻率調致最小, 才能保證基準測試有效!
原則: 只有保證待測頻率全部通過,基準校正方可有效!
三 相位測試
1 放入碟片第三首,相位測試曲.
2 手持儀器使前方小孔正對著待測喇叭,相隔20~30CM的距離.
3 按住“相位測試”按鈕，分別測試左右聲道喇叭,如所有喇叭測出閃燈規律一致,如”閃藍燈三次，紅燈一次,或閃紅燈三次，藍燈一次”,則表示測試喇叭輸出相位相同.
4 如閃燈規律不一致,可對調喇叭“十、一”接線,使其一致即可.
四 電源 黃燈亮時表示測試儀電池電量不足，需要更換電池!

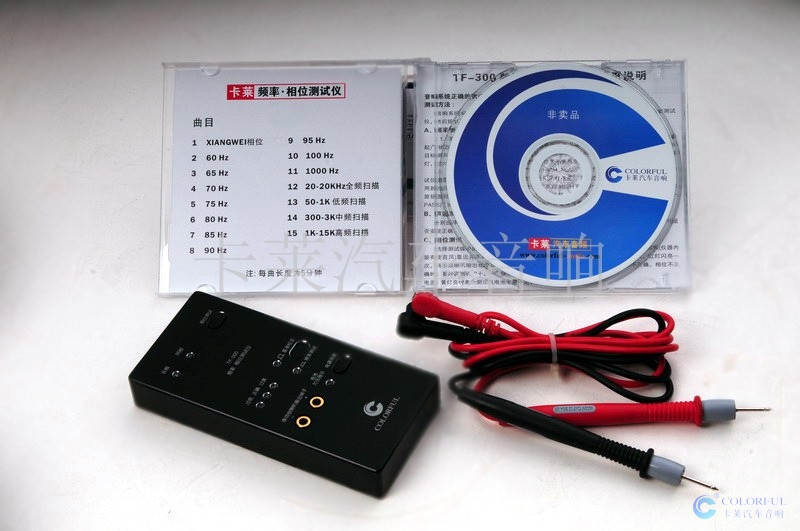

配置:
1:測試儀主機1臺
2:測試碟片1張
3:表筆紅黑各1支

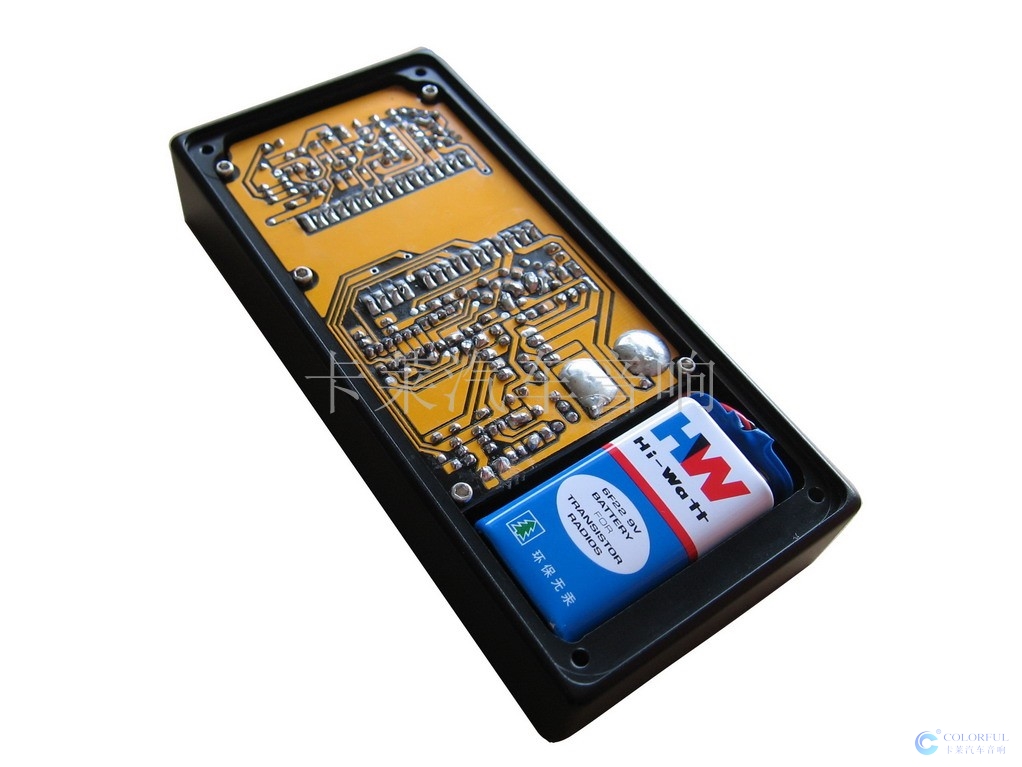

4:9V電池1個
